Automatisierte Qualitätsprüfung von Vakuumisolierglas

Veröffentlicht: 29.06.2026 / zuletzt bearbeitet: 29.06.2026

Projektziele & Projektergebnis

Projektziele:
eines Prototyps in den Bereichen „Produkte“ mit dem Ziel der Erhöhung/Steigerung/ Optimierung .
Projektergebnis:
Es wurde eine bildbasierte Methodik zur automatisierten Analyse der Pillar-Positionen in Vakuumisolierglas entwickelt. Dadurch können Abweichungen quantitativ bewertet und die geometrische Qualität der Pillar-Anordnung objektiv beurteilt werden.

Gesamtprojekt

Personentage
60 Tage
60 Tage
Nicht ausgeführt
60 Tage
Nicht ausgeführt
Nicht ausgeführt
Phase
Konzept
Prototyp
Entwicklung
Testen
Implementierung
Beteiligte
0
2
0
2
0
2
0
0
0
0
Kosten*
0 €
0 €
0 €
0 €
0 €
Projektphase ausgeführt
Projektphase nicht ausgeführt
interne Projektbeteiligte
externe Projektumsetzer

Top Erkenntnisse aus dem Projekt

  • Die Rekonstruktion des Pillar-Gitters bildet die Grundlage für eine objektive Abweichungsanalyse.
  • Unter Anwendung robuster Algorithmen ist es möglich aus fehlerbehafteten Gitterpunktanordungen eine wahrscheinliche grundlegende Gitterstruktur zu ermitteln.
  • Die entwickelte Methodik schafft eine nachvollziehbare Grundlage für die spätere industrielle Integration.

    • Ausgangslage

    Es gab neue Anforderungen in den Bereichen ["Kund*innenbedürfnisse"]
    Die Datenauswertung war wenig bis gar nicht möglich in den Bereichen ["Innovative Technologiethemen"]

    Zentrale Fragestellungen im Projekt

    • Bei der optischen Qualitätsprüfung eines VIG besteht die Herausforderung der Ermittlung des Positionsgitters für die Pillars bei variierenden Scheibengrößen.
    • Welche Algorithmen können genutzt werden, um bei bereits fehlerbehafteten Gitteranordungen die vermutlich korrekten zugrundeliegenden Gitterstrukturen zu ermitteln?
    • Wie können aus den Bilddaten die Gitterparameter zur Pillar-Anordnung, wie bspw. die Gittervektoren (Abstände, Winkel), der Ursprung des Gitters (Offset) oder Ausreißer, ermittelt werden?

    Projektdetails

    Zeitrahmen: -

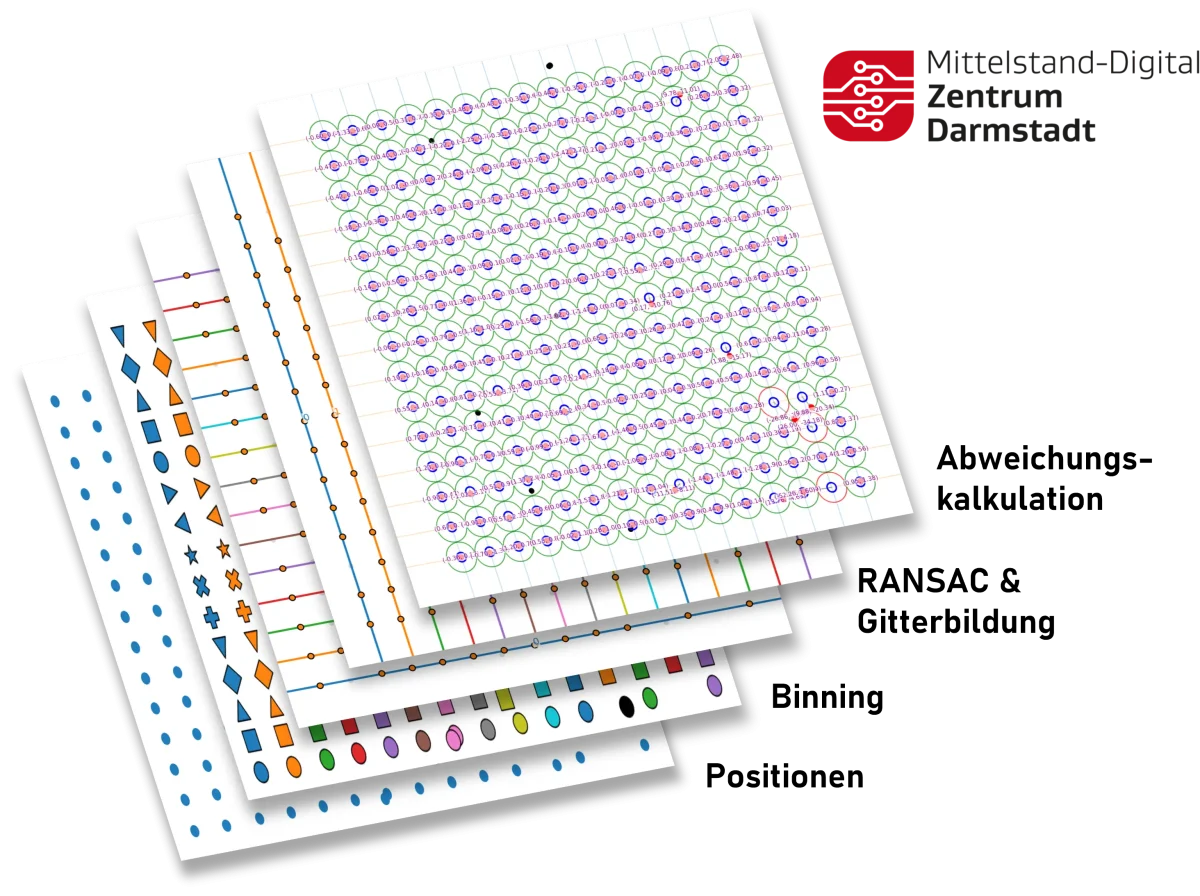

    Vakuumisolierglas (VIG) bietet hohe Wärme- und Schalldämmung bei schlanker Bauweise, stellt jedoch besondere Anforderungen an die optische Qualitätsprüfung. Insbesondere müssen Pillars zuverlässig erkannt, ihr Raster automatisch rekonstruiert und Positionsabweichungen objektiv bewertet werden. Bestehende Prüfsysteme für Standard-Isolierglas decken diese Anforderungen nicht ausreichend ab. Im Projekt wurde eine bildbasierte Methodik zur automatisierten Analyse der Pillar-Positionen entwickelt. Mithilfe von Binning, medianbasierter Filterung und robuster Linienanpassung konnten Zeilen- und Spaltenstrukturen des Pillar-Gitters rekonstruiert werden. Daraus wurden Soll-Positionen abgeleitet und Abweichungen zu den erkannten Ist-Positionen quantitativ bewertet. Die Methodik wurde anhand realer Bilddaten getestet und ermöglicht auch bei unvollständigen oder gestörten Strukturen eine reproduzierbare Beurteilung der geometrischen Qualität der Pillar-Anordnung. Damit bildet sie eine Grundlage für die spätere Integration in industrielle Prüfsysteme zur Qualitätskontrolle von VIG.
